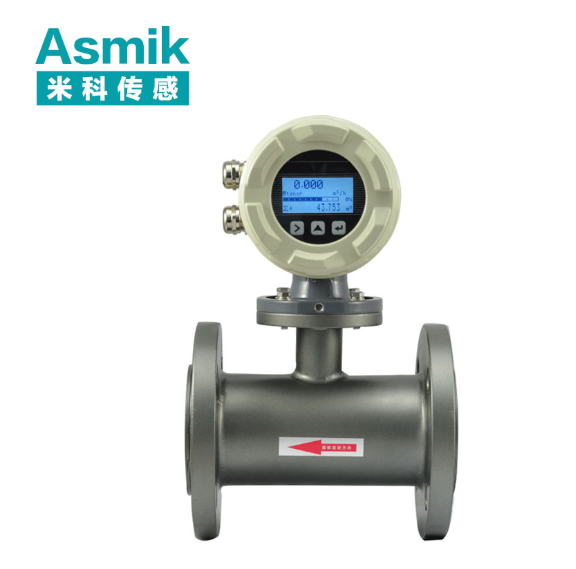

dn800 給水流量計（以電磁流量計為主）是市政供水主干管、大型自來水廠輸水管道、工業園區集中給水系統、跨區域調水工程等大流量給水場景的核心計量設備。其適配 dn800 管道（公稱內徑 800mm，實際內徑需結合壁厚修正，如碳鋼管道壁厚 10-12mm，實際內徑約 780-776mm），憑借無壓力損失、耐自來水輕微氯腐蝕（0.2-1.0mg/L）、適配大流量（每小時流量范圍約 1059-21188m³，按最佳流速 0.5-10m/s 計算）的優勢，能滿足大流量給水系統 “低能耗、高精度、長期穩定” 的計量需求。相較于其他大管徑流量計，電磁流量計無節流件設計可避免大流量下的能量損耗（每年節省泵組能耗數十萬度），且多電極布局能有效應對大管徑流態不均問題，同時適配自來水含微量泥沙、余氯的水質特性，是現代大流量給水計量體系中的關鍵裝備。下文將從測量原理與給水場景適配邏輯、核心結構特性、精度影響因素、規范安裝要求及維護校準策略五方面，系統解析 dn800 給水電磁流量計的技術要點與實際應用邏輯。


一、dn800 給水電磁流量計的測量原理與給水場景適配邏輯

（一）核心測量原理（基于法拉第電磁感應定律）

dn800 給水電磁流量計的測量原理與中小管徑一致，但針對大流量給水特性優化磁場與信號采集設計：當自來水（導電率 200-500μS/cm，滿足電磁流量計≥5μS/cm 的要求）流經 dn800 管道時，會切割傳感器勵磁線圈產生的均勻交變磁場（勵磁頻率 0.2-1Hz，低頻勵磁可覆蓋大管徑截面，避免磁場分布不均）。管道內壁圓周分布的 4-6 組電極（給水場景專用布局）捕捉感應電動勢，信號大小遵循公式E=k·B·D·v（E 為感應電動勢，k 為儀表常數，由電極數量與布局決定；B 為磁場強度，通過多組線圈協同生成；D 為管道實際內徑；v 為自來水平均流速）。
轉換器接收多組電極信號后，經濾波、放大與數據融合處理（消除給水管道常見的偏流影響），結合管道橫截面積（按公稱內徑 800mm 計算，A=π×(0.8/2)²≈0.5027㎡），通過體積流量公式 Q=v?A?3600計算每小時流量。例如，當自來水流速為 3m/s 時，每小時流量 = 3×0.5027×3600≈5429m³，完全覆蓋大型水廠單日 10-20 萬 m³ 的輸水需求，也適配工業園區每小時 5000-15000m³ 的集中給水計量。

（二）給水場景適配邏輯（區別于其他流體場景）

1. 水質適配：耐氯與抗泥沙設計
   自來水含 0.2-1.0mg/L 余氯（用于消毒）與微量泥沙（≤50mg/L，尤其老管網輸水），dn800 給水電磁流量計的材質選擇針對性優化：
   • 電極采用 316L 不銹鋼（含鉬元素，耐氯腐蝕），表面經拋光處理（粗糙度≤0.8μm），避免泥沙附著導致的信號衰減；
   • 襯里選用天然橡膠或氯丁橡膠（耐自來水腐蝕，耐磨性能是普通橡膠的 1.5 倍），厚度 8-10mm（大管徑需厚襯里抗沖擊），可承受泥沙長期沖刷，使用壽命達 5-8 年；
   • 部分場景（如沿海地區自來水含微量鹽分）可選用鈦合金電極，耐鹽霧腐蝕性能進一步提升，避免電極點蝕影響信號。
2. 流量適配：寬范圍應對給水波動
   給水系統流量波動大（如早高峰市政供水流量是平峰的 1.5-2 倍，工業園區上下班時段流量差異顯著），dn800 給水電磁流量計的流速測量范圍擴展至 0.3-12m/s（常規電磁流量計為 0.5-10m/s），對應每小時流量范圍約 636-25426m³：
   • 低流速 0.3m/s 適配管道檢修時的小流量輸水（如每小時 636m³），避免低流量下信號失真；
   • 高流速 12m/s 應對高峰大流量沖擊（如每小時 25426m³），同時通過強化襯里與電極材質（如氯丁橡膠襯里 + 316L 電極），確保高流速下無磨損、無精度漂移。
3. 能耗適配：無壓損降低供水成本
   市政供水與工業園區給水需長距離、大流量輸送，泵組能耗占運營成本的 30%-50%。dn800 電磁流量計無節流件設計，相較于孔板流量計（壓損 0.2-0.3MPa），可完全消除壓力損失：按每小時 10000m³ 流量、泵組揚程 50m 計算，無壓損設計每年可節省電能 =（10000×1000×9.8×50×0.0002）÷（3600×0.75）×8000≈380000 度（0.0002 為孔板壓損系數，0.75 為泵組效率，8000 為年運行小時數），顯著降低給水系統能耗成本。

二、dn800 給水電磁流量計的核心結構特性（適配大流量給水需求）

（一）殼體與襯里：承載與水質適配的雙重保障

1. 殼體結構與材質
   因 dn800 管徑重量大（單臺設備凈重 1.5-2.5 噸），殼體采用 Q345 碳鋼或 304 不銹鋼整體焊接成型，壁厚 18-22mm，耐壓等級達 1.6-2.5MPa（適配給水系統 1.0-1.2MPa 的工作壓力）。殼體兩端采用標準大口徑法蘭（PN1.6MPa、DN800），法蘭密封面為凹凸面，確保與給水管道法蘭對接時的密封性，避免大流量下自來水泄漏。同時，殼體外部焊接加強筋（間距 400-600mm），提升抗變形能力 —— 當給水管道因溫度變化（如夏季高溫膨脹）產生應力時，殼體變形量可控制在 0.1mm 以內，避免影響電極與磁場位置，確保測量精度。
2. 襯里選型與工藝（給水場景專用）
   針對自來水水質特性，襯里主要分為兩類：
   • 天然橡膠襯里：適配市政自來水（中性、低泥沙含量≤30mg/L），耐氯腐蝕且成本低，厚度 8-10mm，采用整體硫化工藝與殼體緊密貼合（粘接強度≥5MPa），避免大流量下襯里脫落；
   • 氯丁橡膠襯里：適配含泥沙較高的給水（如江河水作為水源的水廠輸水，泥沙含量 30-50mg/L），耐磨性能是天然橡膠的 1.5 倍，厚度 10-12mm，可承受泥沙長期沖刷，同時耐氯性能優異，使用壽命比天然橡膠延長 2-3 年；
     兩種襯里均需通過 “自來水浸泡測試”（在含 1.0mg/L 氯的自來水中浸泡 1000 小時，無溶脹、無腐蝕），確保符合給水衛生要求（符合 GB/T 17219《生活飲用水輸配水設備及防護材料的安全性評價標準》）。

（二）電極與信號處理：大管徑給水精準計量的關鍵

1. 電極材質與布局（給水場景優化）
   電極采用 316L 不銹鋼（常規給水）或鈦合金（沿海高鹽自來水），單組電極長度 40-60mm（確保與自來水充分接觸），電極頭部經拋光處理（粗糙度≤0.4μm），減少泥沙與水垢附著。考慮到 dn800 給水管道易出現偏流（如上游彎頭導致一側流速快、一側慢），電極采用 “圓周 + 軸線” 雙層布局：
   • 圓周方向：每 90° 布置 1 組電極（共 4 組），捕捉管道不同圓周位置的流速信號；
   • 軸線方向：在管道中部與近壁處各布置 1 層（共 2 層），覆蓋管道徑向流速分布；
     這種布局可通過多組信號加權平均，消除偏流導致的誤差 —— 例如上游 10 倍管徑內有 90° 彎頭時，4 組電極比 2 組電極的測量誤差降低 60%-70%，確保精度≤±0.5%。
2. 信號處理系統（抗干擾與長距離傳輸）
   給水系統中，傳感器與轉換器間距常達 30-80m（如水廠控制室遠離輸水管道），且周邊可能存在水泵、變頻器等電磁干擾源，信號處理需針對性優化：
   • 低噪聲放大：電極輸出的微弱電動勢（幾十至幾百微伏）先經前置放大器（信噪比≥40dB）放大至伏級信號，減少自來水微小導電率波動導致的信號干擾；
   • 屏蔽與傳輸：信號電纜采用雙層屏蔽雙絞線（屏蔽層為銅網 + 鋁箔，屏蔽率≥95%），屏蔽層單端在轉換器端接地，電纜長度≤50m 時直接傳輸，超過 50m 時需加信號放大器（放大倍數 10-20 倍），確保信號衰減≤1%；
   • 數據融合算法：轉換器內置 “給水場景專用數據融合算法”，對 4-6 組電極信號按流速分布權重計算（管道中心權重高、近壁權重低），消除因自來水流速分布不均導致的誤差，尤其適配水廠輸水管道常見的 “拋物線型流速分布”。

（三）支撐與吊裝：給水管道安裝的便利性設計

dn800 給水電磁流量計重量大（1.5-2.5 噸），需配套專用支撐與吊裝結構，適配給水管道的安裝環境（多為地下管廊或地面管架）：

1. 底部支撐：殼體底部焊接 2-4 個支撐腳（材質與殼體一致），支撐腳底部預留螺栓孔，可與混凝土基礎或鋼結構管架固定，避免給水管道重量壓迫傳感器導致變形；支撐腳高度可調節（100-200mm），確保傳感器與管道同心（偏差≤0.5mm）；
2. 頂部吊裝：殼體頂部焊接 2 個吊裝耳（承重≥4 噸），便于安裝時使用吊車吊裝（需選用額定起重量≥5 噸的吊車）；吊裝耳位置對稱（偏差≤10mm），確保吊裝時傳感器平穩，避免傾斜導致法蘭對接困難，尤其適合地下管廊的有限安裝空間。

三、影響 dn800 給水電磁流量計測量精度的關鍵因素（給水場景特有）

（一）給水管道流態與直管段

大管徑給水管道流態受擾動后恢復慢，上游擾動源（如 90° 彎頭、三通、水泵）對精度影響顯著，這是 dn800 給水流量計最常見的精度干擾因素：

1. 90° 彎頭 / 三通影響：若上游 10 倍管徑（8000mm）內有 90° 彎頭，自來水會形成偏流（管道一側流速比另一側高 20%-30%），2 組電極測量誤差達 8%-10%，即使 4 組電極也會有 3%-5% 偏差；若上游 5 倍管徑（4000mm）內有彎頭，偏差會增至 12%-15%，需延長上游直管段至 20 倍管徑（16000mm），或安裝 dn800 給水專用流態調整器（如蜂窩式整流器，長度≥1500mm），確保流速分布偏差≤5%；
2. 水泵影響：上游有離心泵（如水廠加壓泵）時，泵出口的流速脈動會導致自來水流速周期性波動（波動幅度 10%-15%），與感應電動勢信號疊加，導致測量值波動幅度超過 8%；需在水泵出口與流量計之間安裝穩壓罐，或延長上游直管段至 30 倍管徑（24000mm），削弱流速脈動影響。

（二）自來水水質特性（含氯、泥沙、水垢）

1. 含氯量波動：自來水余氯量通常為 0.2-1.0mg/L，若因消毒工藝調整導致氯含量驟升至 1.5mg/L，會加速普通 304 不銹鋼電極腐蝕（點蝕速率從 0.01mm / 年增至 0.03mm / 年），電極表面粗糙度增加，信號強度下降 20%-30%，測量值偏低 5%-8%；因此 dn800 給水流量計需選用 316L 不銹鋼電極，耐氯腐蝕性能是 304 不銹鋼的 3-4 倍，可承受 1.5mg/L 以下的氯含量波動；
2. 泥沙含量超標：當自來水含沙量超過 50mg/L（如汛期江河水作為水源），高速流動的泥沙會沖刷電極與襯里：
   • 電極表面磨損（316L 不銹鋼電極出現 0.1mm 深的劃痕）會導致信號接觸不良，誤差增加 3%-5%；
   • 襯里磨損（如氯丁橡膠襯里磨損 1mm）會改變管道實際內徑（內徑增大 2mm），流量誤差約 0.5%（因流量與內徑平方成正比）；
     需在流量計上游安裝大口徑過濾器（過濾精度≤0.1mm），并縮短維護周期（從每季度檢查改為每月檢查）。
3. 水垢沉積：自來水硬度較高（鈣鎂離子含量 80-120mg/L），長期運行易在電極與襯里表面結垢，尤其水溫超過 40℃時（如夏季水廠輸水），結垢速率加快：
   • 結垢厚度超過 1mm 時，會隔絕電極與自來水接觸，感應電動勢信號無法傳輸，測量值嚴重偏低；
   • 結垢不均會導致磁場分布紊亂，誤差增至 4%-6%；
     需每季度用 “檸檬酸溶液清洗法”（5% 檸檬酸溶液浸泡 2 小時，軟毛刷清潔）去除結垢，避免影響精度。

（三）給水管道變形與溫度壓力

1. 管道變形：dn800 給水管道多為碳鋼或球墨鑄鐵管，受壓力、溫度影響易變形：
   • 工作壓力超過設計壓力 10%（如設計 1.6MPa，實際 1.76MPa）時，碳鋼管道內徑會增大 0.15-0.2mm，流量測量值偏高 0.2%-0.3%；
   • 溫度變化超過 20℃（如冬季低溫管道收縮）時，球墨鑄鐵管道內徑變化可達 0.5-1mm，流量誤差達 0.6%-1.2%，需在轉換器中輸入管道材質的熱膨脹系數（如碳鋼 1.2×10??/℃），實時修正內徑變化；
2. 壓力波動：給水系統壓力波動（如水泵啟停導致壓力從 1.0MPa 驟升至 1.2MPa）會引發自來水密度微小變化（壓力每升高 0.1MPa，水密度增加約 0.04%），對體積流量影響可忽略，但需注意壓力驟升可能導致傳感器法蘭密封泄漏，需定期檢查密封墊片（每半年更換一次）。

四、dn800 給水電磁流量計的規范安裝要求（給水場景專用）

（一）安裝位置選擇（適配給水管道環境）

1. 避開擾動與極端區域
   • 水平安裝時，給水管道需保持水平（坡度≤0.05%），傳感器應避開管道最高點（防止空氣積聚形成 “氣塞”，影響信號采集）與最低點（防止泥沙沉淀堆積，磨損襯里），電極宜布置在水平方向（±30° 范圍內），減少沉淀覆蓋；
   • 垂直安裝時，自來水需從下往上流動（利用重力排泡與排渣），禁止從上往下流動，否則氣泡易在傳感器頂部滯留，導致信號波動；
   • 遠離強電磁干擾源（如給水泵站的高壓配電柜、大型水泵變頻器），距離≥8m；若無法避開，需為傳感器加裝金屬屏蔽罩（厚度≥3mm 的冷軋鋼板），并選用屏蔽信號電纜。
2. 直管段預留標準（給水場景優化）
   給水管道常因空間限制（如地下管廊、水廠廠房）無法滿足常規直管段要求，需按以下標準調整：
   • 無擾動源（長直給水管道）：上游≥15 倍管徑（12000mm），下游≥5 倍管徑（4000mm）；
   • 有 90° 彎頭 / 三通：上游≥20 倍管徑（16000mm），下游≥10 倍管徑（8000mm）；
   • 有水泵 / 穩壓罐：上游≥30 倍管徑（24000mm），下游≥10 倍管徑（8000mm）；
     若現場空間有限，需安裝 dn800 給水專用流態調整器（長度≥1500mm，材質與管道一致），調整器需與管道同心（偏差≤1mm），安裝后用便攜式流速儀檢測流態，確保自來水流速分布偏差≤5%。

（二）吊裝與法蘭對接（大管徑給水安裝重點）

1. 吊裝規范（保障安全與精度）
   • 選用額定起重量≥5 噸的吊車，吊裝時用專用吊索（承重≥5 噸）連接殼體頂部的吊裝耳，避免吊索擠壓殼體導致變形；
   • 吊裝過程中需保持傳感器平穩（傾斜角度≤1°），緩慢靠近給水管道法蘭，避免碰撞損壞法蘭密封面（給水管道法蘭密封面損壞易導致自來水泄漏，影響管網壓力）。
2. 法蘭對接要求（給水衛生與密封）
   • 傳感器法蘭與給水管道法蘭需同心（偏差≤0.5mm），法蘭密封面用自來水清潔（去除油污、雜質，符合給水衛生要求），密封墊片選用與襯里適配的材質（天然橡膠襯里配丁腈橡膠墊片，氯丁橡膠襯里配氯丁橡膠墊片），墊片厚度 8-12mm（大口徑法蘭需厚墊片確保密封），且墊片需符合 GB/T 17219 衛生標準，避免污染自來水；
   • 采用 “對角分步緊固” 法緊固螺栓（螺栓規格 M24-M30，材質 8.8 級碳鋼）：先緊固對角螺栓至 50% 扭矩（約 120-180N?m），再緊固相鄰螺栓至 50% 扭矩，重復 2-3 次逐步增至額定扭矩（240-300N?m），避免法蘭偏斜導致襯里變形，影響電極位置。

（三）接地與接線（給水系統安全要求）

1. 獨立接地系統（防觸電與信號穩定）
   給水系統屬于民生工程，安全要求高，傳感器需獨立接地，接地電阻≤10Ω（防爆場景≤4Ω）：
   • 接地極選用 2 根截面積≥70mm² 的銅棒（長度≥2.5m），埋深≥1.5m（地下水位高的地區需埋深≥2m），兩根接地極間距≥10m，通過截面積≥50mm² 的銅電纜連接傳感器接地端子；
   • 若給水管道為球墨鑄鐵等非金屬材質，需在傳感器上下游各安裝 1 個不銹鋼接地環（材質 316L，寬度≥80mm），接地環與管道內壁緊密貼合，通過銅電纜連接接地極，形成自來水導電回路，避免靜電干擾信號，同時防止觸電事故。
2. 接線規范（防干擾與衛生）
   • 信號電纜（連接傳感器與轉換器）選用雙層屏蔽雙絞線（屏蔽層為銅網 + 鋁箔），電纜截面積≥1.5mm²，長度≤50m（超過需用信號放大器）；屏蔽層單端在轉換器端接地，避免兩端接地產生環流干擾；
   • 動力電纜（220V 或 380V）與信號電纜敷設間距≥800mm，禁止平行敷設；若交叉敷設，需垂直交叉（夾角 90°），并在交叉處加裝金屬隔板（厚度≥2mm）；
   • 接線盒需安裝在干燥、通風的環境（如水廠控制室、管廊配電箱），避免雨水浸泡或自來水濺濕，確保用電安全，同時符合給水系統衛生管理要求。

（四）管道預處理與參數設置（給水計量準備）

1. 管道清洗（給水衛生與設備保護）
   安裝前需徹底清洗 dn800 給水管道，用高壓水槍（壓力≥8MPa）沖洗內壁，去除焊渣、鐵銹、碎石等雜質；若管道內有油污，需用中性清洗劑（如食品級洗潔精溶液）浸泡 24 小時后沖洗，再用自來水沖洗 3 次，確保符合 GB/T 17219 衛生標準，避免污染自來水或磨損傳感器襯里。
2. 參數設置（給水場景精準計量）
   在轉換器中準確輸入以下參數：
   • 管道參數：公稱直徑 800mm、實際內徑（如 780mm）、管道材質（碳鋼 / 球墨鑄鐵）；
   • 流體參數：自來水導電率（200-500μS/cm）、溫度范圍（5-40℃）；
   • 儀表參數：電極數量（4 組 / 6 組）、儀表常數（按出廠標定值輸入）；
     若給水系統存在壓力波動，需開啟 “壓力補償” 功能（部分型號具備），實時修正壓力對密度的微小影響；若用于貿易結算（如水廠與工業園區的水費計量），需開啟 “數據存儲” 功能（保存 12 個月歷史數據），確保計量可追溯。

五、dn800 給水電磁流量計的日常維護與校準（給水場景專用）

（一）日常維護要點（保障給水連續與衛生）

1. 襯里與電極檢查（適配自來水水質）
   • 每季度用工業內窺鏡（長度≥15m）檢查傳感器內部：觀察襯里是否有磨損、鼓包（天然橡膠襯里鼓包超過 8mm 需更換），電極表面是否有結垢、腐蝕（結垢厚度超過 1mm 需清洗）；
   • 清洗時需關閉上下游閥門（dn800 給水管道需配備大口徑蝶閥），排空管道自來水，用軟毛刷蘸 5% 檸檬酸溶液（食品級）清潔電極與襯里，禁止用硬質工具劃傷襯里；清洗后用自來水沖洗 3 次，確保無清洗劑殘留，符合衛生要求；
   • 每半年檢查電極阻抗（通過轉換器 “電極診斷” 功能），正常阻抗范圍 5-15kΩ，若阻抗超過 20kΩ，需重新清洗或更換電極。
2. 法蘭密封與支撐檢查（防泄漏與安全）
   • 每月檢查法蘭密封處是否泄漏（用干布擦拭，無濕痕為合格），若發現泄漏需及時緊固螺栓或更換墊片（需泄壓后操作，避免自來水浪費）；墊片更換后需用自來水沖洗法蘭連接處，確保無雜質殘留；
   • 每半年檢查底部支撐是否松動（螺栓扭矩是否達標），支撐腳與基礎是否有位移，若有位移需調整墊片厚度，確保傳感器與管道同心，避免因振動導致襯里磨損。
3. 轉換器與信號檢查（保障計量連續）
   • 每日檢查轉換器顯示屏是否正常（有無亂碼、黑屏、數值跳變），實時監控流量、信號強度、自來水溫度等參數，信號強度低于 60% 時需排查電極或電纜問題；
   • 每季度用萬用表測量勵磁線圈電阻（正常范圍 80-200Ω），若電阻值偏離標準值 15% 以上，說明線圈老化或短路，需聯系專業人員維修，避免影響給水計量；
   • 每月備份歷史流量數據（通過 U 盤或通訊導出），保存至少 3 年，符合給水計量檔案管理要求（如《城鎮供水價格管理辦法》對計量數據保存的規定）。

（二）校準要求與方法（給水計量合規）

1. 校準周期（符合給水計量規范）
   • 貿易結算場景（如水廠與用戶、跨區域調水計量）：每 1-2 年校準 1 次，需通過國家級或省級計量機構檢定（符合 JJG 1033-2007《電磁流量計》規程），出具檢定證書，否則無法用于水費結算；
   • 內部計量場景（如水廠內部輸水、工業園區內部給水）：每 2-3 年校準 1 次，可采用企業內部校準或委托第三方機構；
   • 高泥沙、高硬度給水場景（如江河水給水、北方硬水地區）：每 6-12 個月校準 1 次，縮短周期應對材質磨損與結垢導致的精度漂移。
2. 校準方法（大管徑給水便捷性）
   因 dn800 給水流量計拆卸困難（需停水、吊裝，影響民生用水），優先采用在線比對法：
   • 在線比對校準：在給水管道上并聯一臺經檢定合格的標準超聲流量計（精度≥0.2 級，公稱直徑 800mm），同時測量同一股自來水流量，連續運行 72 小時，記錄每小時流量數據。若兩者偏差≤±0.5%，則判定合格；若偏差超限，需在轉換器中調整儀表常數或電極權重系數，直至偏差符合要求；
   • 離線校準（特殊情況）：若在線校準無法實施（如傳感器故障），需在水廠停水檢修期間拆卸傳感器，用大型平板拖車運輸至具備大口徑校準資質的機構，采用標準體積管或靜態質量法校準，模擬自來水工況（溫度 5-40℃、導電率 200μS/cm）檢測精度，校準合格后出具證書，方可重新安裝使用。
3. 校準記錄管理（給水計量追溯）
   每次校準需詳細記錄以下信息：校準日期、校準人員、標準設備編號、校準環境（溫度、濕度、自來水壓力）、校準數據（實際流量、測量值、偏差）及調整措施，建立電子與紙質雙重檔案，保存至少 5 年，滿足《城鎮供水條例》《計量法》對給水計量的監督要求，確保水費結算公平、合規。

綜上，dn800 給水電磁流量計的精準應用需以大流量給水場景特性為核心，通過優化材質（耐氯、抗泥沙）、結構（多電極、強殼體）與信號處理（抗干擾、數據融合），應對流態不均、水質波動、安裝空間有限等挑戰，同時結合規范安裝與衛生級維護，確保長期穩定運行。無論是市政供水主干管的民生保障，還是工業園區集中給水的成本管控，其無壓損、高精度、衛生合規的優勢都能為大流量給水系統提供可靠數據支撐，是現代給水計量體系中實現 “安全供水、精準計量、節能降耗” 的關鍵裝備。
