在大型流體輸送與計量領域，dn700 規格的電磁流量計憑借適配大管徑、耐受高流量的特性，成為市政給排水、工業循環水、環保污水處理等場景的核心計量設備。其基于法拉第電磁感應定律，通過檢測導電流體切割磁感線產生的感應電動勢實現流量測量，兼具無壓損、抗污染、高精度的優勢，能有效解決大流量流體（如城市主干管污水、大型電廠循環水）的計量難題。本文將圍繞電磁流量計 dn700 展開，從基本定義與結構組成切入，解析工作原理與技術優勢，明確安裝要求、使用注意事項及維護要點，結合典型應用場景闡述實際價值，最終總結其在大流量流體計量領域的重要意義與發展潛力。



一、電磁流量計 dn700 的基本定義與結構組成

首先明確 “dn700” 的核心參數含義：“dn” 為管道公稱直徑的標準化標識，代表管道系統中管路附件的通用尺寸基準，非管道實際內徑或外徑；“700” 表示公稱直徑數值為 700 毫米，對應管道外徑通常為 711 毫米（碳鋼管道）或 720 毫米（不銹鋼管道），具體需根據管道壁厚（常見 6-12 毫米）微調。該規格流量計適配的流量范圍通常為 500-5000 立方米每小時（需結合流體流速 1-3 米 / 秒計算，符合大流量輸送的經濟流速范圍），適用于城市供排水主干管、工業大流量循環水系統等場景。
電磁流量計 dn700 是專為大管徑導電流體設計的計量設備，結構組成包含五大核心模塊，且針對大流量特性進行了強化設計：一是測量傳感器，作為與流體直接接觸的核心部件，由測量管、電極、勵磁線圈、內襯四部分構成 —— 測量管采用非導磁高強度材質（如不銹鋼 304、316L 或玻璃鋼），壁厚需滿足 1.6MPa 及以上工作壓力要求（適配大管徑管道的承壓需求）；電極采用耐腐蝕合金材質（如哈氏合金 C、鈦合金），成對嵌入測量管內壁，間距與 dn700 管道內徑匹配，確保覆蓋流體全截面流速；勵磁線圈采用多組繞制工藝，纏繞在測量管外側的磁軛上，通電后產生均勻的交變磁場（頻率通常為 50/60Hz），避免直流磁場導致的電極極化；內襯采用耐磨耐腐材料（如聚四氟乙烯、氯丁橡膠），厚度達 5-10 毫米，貼合測量管內壁，既防止流體腐蝕測量管，又減少大流量下流體對管壁的沖刷磨損。
二是信號轉換器，針對大流量下的微弱信號處理優化設計，具備高增益放大電路與抗干擾濾波模塊，可將電極捕捉的毫伏級感應電動勢信號放大并消除管道振動、電磁輻射等干擾；內置 32 位微處理器，支持實時計算流體流速與流量，同時接入溫度、壓力傳感器信號（可選配），實現流體密度補償（針對高溫流體如工業熱水）；配備大容量存儲單元，可存儲 12 個月以上的瞬時流量、累積流量歷史數據。
三是顯示與操作單元，考慮到大管徑設備多安裝于地下管廊或高處，采用大屏 LCD 顯示屏（尺寸不小于 5 英寸），支持背光與遠距離可視，實時顯示瞬時流量、累積流量、流體溫度、勵磁狀態等參數；操作方式除物理按鍵外，部分設備支持藍牙或紅外遙控，便于運維人員在地面完成參數設置（如管道直徑、流體電導率、單位切換）與歷史數據查詢。
四是供電與通信單元，供電方式以交流 220V 為主，部分工業場景支持寬電壓輸入（85-265V AC）或直流 24V 冗余供電，確保大流量系統連續運行；通信功能支持 RS485、Modbus RTU、Profinet 等工業通信協議，可實現與 SCADA、DCS 等上位機系統的實時數據交互，部分設備具備 4G/5G 無線通信模塊，適配無有線網絡的戶外場景（如河道取水管道）；同時提供 4-20mA 模擬量輸出接口，用于連接流量記錄儀或控制系統。
五是安裝輔助結構，因 dn700 管道重量大（單根 6 米長碳鋼管道重量超 1 噸），流量計配套法蘭采用 PN1.6/2.5MPa 高壓法蘭，螺栓孔數量不少于 24 個，確保與管道的密封與承重；部分分體式設備配備專用安裝支架，用于固定傳感器與轉換器之間的連接線纜（長度通常 30-100 米），避免線纜拖拽導致的接觸不良。

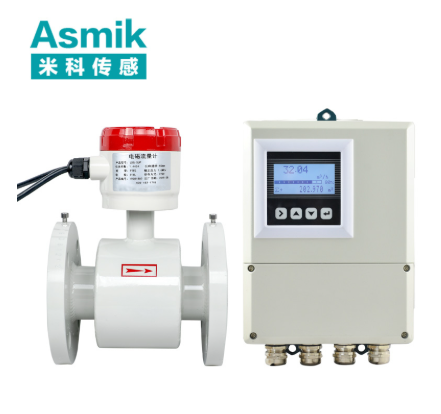

從結構形態來看，電磁流量計 dn700 主要分為分體式與一體式：分體式將傳感器與轉換器分離，傳感器安裝在大管徑管道上（如地下管廊、泵房），轉換器安裝在地面控制室或便于操作的位置，適配大管徑設備不便近距離操作的場景；一體式將傳感器與轉換器集成于同一外殼，適用于安裝空間充足、便于維護的露天管道（如電廠循環水出口管），兩種形態可根據現場安裝條件靈活選擇。

二、電磁流量計 dn700 的工作原理與技術優勢

電磁流量計 dn700 的工作原理嚴格遵循法拉第電磁感應定律：當導電流體（電導率≥5μS/cm）在磁場中做切割磁感線運動時，會在垂直于磁場與流體流動方向的兩端產生感應電動勢，感應電動勢大小與流體流速成正比。結合 dn700 大管徑特性，具體測量過程可分為五個步驟：第一步，勵磁線圈通電后，在 dn700 測量管內部產生均勻的交變磁場（磁場方向垂直于管道軸線），磁通量密度 B 由勵磁電流大小精準控制，避免大管徑下磁場分布不均；第二步，導電流體（如污水、循環水）以流速 v 在測量管內流動，切割磁感線時，在成對電極之間產生感應電動勢 E；第三步，電極將微弱的感應電動勢 E（通常為 0.1-10mV）傳輸至信號轉換器，轉換器通過差分放大電路放大信號，再經數字濾波消除管道振動（大管徑管道易受水流沖擊振動）、外界電磁干擾（如高壓電纜、變頻器）；第四步，根據法拉第電磁感應定律推導公式 E=K×B×D×v（其中 K 為儀表常數，由測量管結構參數決定；B 為磁感應強度；D 為測量管內徑，即 dn700 對應的實際內徑約 688-696 毫米；v 為流體平均流速），轉換器通過已知的 K、B、D 值，計算出流體流速 v；第五步，結合 dn700 測量管的截面積 S（圓形管道截面積 S=π×(D/2)²，即 S=π×(0.344-0.348)²≈0.37-0.38 平方米），通過流量公式 Q=v×S×3600（單位換算為立方米每小時），得出瞬時流量 Q，同時對瞬時流量積分運算，得到累積流量數據，最終在顯示單元呈現。
相較于其他大管徑流量計（如孔板式、渦街式），電磁流量計 dn700 具備顯著技術優勢：其一，全通徑無壓損設計，測量管內無任何節流元件或機械部件，流體可沿 dn700 管道順暢流動，壓力損失僅為孔板式流量計的 1/10-1/5—— 在城市供排水主干管（日輸送量超 10 萬噸）或電廠循環水系統（流量超 3000 立方米 / 小時）中，可大幅降低水泵揚程需求，年節省能耗可達 10%-15%，同時避免機械部件磨損，設備使用壽命延長至 8-12 年。
其二，大流量下精度穩定，在設計流量范圍（500-5000 立方米 / 小時）內，測量精度可達 ±0.5% 引用誤差，重復性誤差≤0.2%；且斯特勞哈爾數在寬雷諾數范圍（Re=2×10?-1×10?）內保持恒定，即使大流量波動（如早高峰城市供水），仍能維持穩定計量，滿足市政貿易結算、工業能耗統計對精度的嚴苛要求。
其三，抗污染與腐蝕能力強，針對大管徑流體（如市政污水、工業廢水）含有的懸浮顆粒（泥沙、污泥）、酸堿物質（pH 值 2-12），內襯采用聚四氟乙烯（耐強酸強堿）或氯丁橡膠（耐磨），電極采用哈氏合金（耐腐蝕性優于普通不銹鋼），可避免流體堵塞或腐蝕導致的故障，解決傳統流量計在污水計量中頻繁維護的痛點。
其四，適應復雜工況能力突出，支持流體溫度 - 20℃-180℃（需匹配高溫內襯）、工作壓力≤1.6MPa（常規）或≤2.5MPa（高壓款），可適配高溫工業循環水（如鋼鐵廠冷卻水）、高壓供水主干管（城市二次供水總管）；同時具備空管檢測與報警功能，當 dn700 管道因泄漏或停水出現空管時，設備自動切斷測量信號，避免虛假流量數據。
其五，智能化與運維便捷性，配備自診斷功能，可實時監測勵磁線圈、電極、供電系統的運行狀態，當出現線圈斷路、電極結垢、流量超限時，自動生成故障代碼并發出聲光報警；支持遠程參數設置與數據導出，運維人員無需現場攀爬或進入管廊，即可通過上位機完成校準參數調整、歷史流量查詢，降低大管徑設備的運維難度與安全風險。

三、電磁流量計 dn700 的安裝要求與使用注意事項

dn700 管道體積大（單根長度 6-12 米，重量超 1 噸）、安裝場景復雜（多為地下管廊、大型泵房），電磁流量計的安裝質量直接決定測量精度與運行穩定性，需嚴格遵循以下要求：
首先是管道條件要求，安裝位置需選擇流體流動平穩、無漩渦、無氣泡的直管段，避免靠近閥門（如閘閥、蝶閥）、泵體、彎頭、三通、縮徑管等易產生流場擾動的部件 —— 根據行業規范，上游直管段長度需不小于 10 倍公稱直徑（即 10×700mm=7000mm），下游直管段長度需不小于 5 倍公稱直徑（即 5×700mm=3500mm）；若現場空間受限（如地下管廊轉彎處），需在上游安裝蜂窩式整流器，通過整流器梳理流場，將流速分布不均度控制在 5% 以內；同時，dn700 管道需保證滿管流狀態，若安裝位置存在管道高點（如城市供水主干管爬坡段），需在高點安裝 DN50-DN100 規格的排氣閥，每 2 小時手動排氣一次（或安裝自動排氣閥），避免氣泡積聚導致感應電動勢信號紊亂。
其次是傳感器安裝要求，分體式設備的傳感器與轉換器之間需使用專用屏蔽線纜（截面積≥1.5mm²），線纜長度不宜超過 100 米（過長會導致信號衰減），且線纜需穿鍍鋅鋼管保護，避免被重型設備碾壓或腐蝕；傳感器法蘭與管道法蘭連接時，需使用高強度螺栓（如 M24-M30 不銹鋼螺栓），螺栓數量與管道法蘭匹配（通常 24-32 個），緊固時采用對角分步擰緊法，確保法蘭密封面均勻受力，防止大流量下流體泄漏；電極安裝方向需與流體流動方向垂直，且測量管軸線與管道軸線同軸度偏差不超過 1°，避免因安裝傾斜導致流速分布不均，影響測量精度。
再次是環境與接地要求，傳感器安裝環境需避免劇烈振動（如靠近大型水泵、風機），振動加速度需控制在 0.1g 以內（g 為重力加速度），若振動超標，需在傳感器與管道之間安裝橡膠減震墊片（厚度 10-15 毫米），或選用帶抗震結構的傳感器型號；設備需可靠接地，傳感器與轉換器需分別單獨接地，接地極采用鍍鋅鋼管（直徑 50mm，埋深≥2 米），接地電阻不大于 4Ω，且接地極與其他設備接地極距離≥8 米，避免接地環流干擾信號處理單元；轉換器安裝環境需保持干燥通風，環境溫度≤60℃，相對濕度≤85%（無冷凝），若安裝在室外，需加裝防雨防曬柜（防護等級 IP65）。
最后是流體預處理要求，若測量流體中含有粒徑≥5mm 的懸浮顆粒（如河道取水含沙水、工業廢水含廢渣），需在傳感器上游安裝籃式過濾器（過濾精度 5mm，通徑與管道一致為 dn700），過濾器需每月清洗一次，防止顆粒磨損電極或堵塞測量管；若流體中含有易結晶物質（如鹽溶液、高濃度污水），需對測量管進行伴熱保溫處理（如纏繞電伴熱帶，溫度控制在結晶點以上 5-10℃），避免結晶附著在電極表面，影響感應電動勢采集。
在使用過程中，需注意以下事項：一是首次開機前的參數配置，需根據實際管道參數（公稱直徑 700mm、管道材質、壁厚）、流體參數（電導率≥5μS/cm、溫度范圍）在轉換器中輸入對應參數，設備自動生成儀表常數 K；若參數輸入錯誤（如誤將管道內徑設為 700mm 而非實際內徑 690mm），會導致流量計算偏差超 5%，需通過上位機或現場操作重新校準。
二是實時數據監控，日常使用中需通過遠程監控系統或現場顯示屏，觀察瞬時流量、累積流量、電極電壓等參數 —— 正常工況下，電極電壓應穩定在 20-100mV，若出現電壓驟降（<10mV）或波動幅度超 ±10%，需排查電極是否結垢或管道是否存在氣泡；同時關注流量變化趨勢，如城市供水流量計在早高峰（7-9 點）流量應呈峰值，若流量無明顯波動，可能存在傳感器故障或管道堵塞。
三是避免異常工況運行，禁止在管道空管、流體斷流或劇烈脈動（如泵體頻繁啟停）時長期運行設備 —— 空管會導致電極干燒，縮短使用壽命；脈動流會使感應電動勢信號頻繁波動，測量誤差超 ±3%，需通過安裝緩沖罐（容積≥管道容積的 1/10）穩定流速。
四是冬季防凍與高溫防護，若設備安裝在低溫環境（溫度≤0℃）且測量流體為水，需對傳感器與管道進行保溫處理（如包裹巖棉保溫層，厚度≥50mm），防止流體結冰膨脹損壞測量管；若測量高溫流體（溫度 > 100℃），需定期檢查內襯是否老化（如聚四氟乙烯內襯在 180℃下長期使用易出現裂紋），每半年進行一次內襯完整性檢測。
五是數據備份與管理，對于需長期存檔的流量數據（如市政供水收費、環保排放記錄），需通過通信接口每周導出一次數據，存儲至上位機或云平臺；同時記錄每次校準后的儀表常數、溫度壓力補償參數，便于后期追溯測量精度變化，符合計量檢定規范要求。

四、電磁流量計 dn700 的維護要點與常見故障處理

dn700 電磁流量計的維護需結合大管徑設備的安裝場景（如地下管廊、高空管道）與運行特性，制定針對性方案，核心維護要點如下：
一是定期清潔維護，每 6-12 個月對電極與內襯進行清潔 —— 清潔前需關閉管道閥門，放空流體（大管徑管道需通過排水閥緩慢泄壓，耗時 2-4 小時），拆卸傳感器法蘭端蓋（需使用起重設備輔助，避免法蘭變形）；用軟布蘸取中性清潔劑（如肥皂水）擦拭電極表面，去除結垢（污水中碳酸鈣易形成硬垢），若結垢較厚，使用 400 目以上細砂紙輕輕打磨（避免損傷電極鍍層）；同時檢查內襯是否存在裂紋、脫落，若內襯出現破損（如氯丁橡膠內襯磨損超 2mm），需更換同材質內襯，更換后需重新校準儀表常數。
二是線路與接地檢查，每季度通過管廊巡檢或遠程診斷，檢查傳感器與轉換器之間的屏蔽線纜 —— 查看線纜外皮是否有破損、老化（如地下管廊潮濕環境導致線纜絕緣層霉變），若發現破損，需更換專用屏蔽線纜并重新穿管保護；同時用接地電阻測試儀測量接地電阻，確保不大于 4Ω，若接地電阻超標（如土壤干燥導致電阻 > 10Ω），需向接地極周圍添加降阻劑（如膨潤土降阻劑），并澆水濕潤土壤。
三是精度校準，每 1-2 年委托具備國家計量認證（CMA）資質的第三方機構進行精度校準 —— 校準需采用標準體積管或稱重法流量標準裝置，模擬實際流量范圍（500-5000 立方米 / 小時），選取 5 個校準點（10%、30%、50%、80%、100% 額定流量）；若校準誤差超 ±0.5%，需通過轉換器調整儀表常數 K，或更換磨損的電極；用于貿易結算的流量計，需按照《計量法》要求每年進行強制檢定，檢定合格后方可繼續使用。
四是功能測試，每半年進行一次設備功能測試：通過關閉管道閥門，觀察流量顯示是否回歸零位（零位誤差應≤±0.2% 滿量程），排查零點漂移；通過調整閥門開度，改變流量至額定流量的 50%、80%，觀察流量顯示是否與標準流量計（如便攜式超聲波流量計）讀數一致，偏差應≤±1%；同時測試報警功能，模擬電極故障、流量超限等場景，檢查設備是否能及時發出報警信號并上傳至監控系統。
在實際使用中，dn700 電磁流量計可能出現以下常見故障，需結合大管徑特性針對性處理：
一是無流量顯示但管道內有流體流動，首先檢查供電系統 —— 用萬用表測量轉換器供電電壓，若電壓為 0，需排查供電線路是否因管廊積水短路或保險絲熔斷（更換同規格保險絲，如 10A/250V）；其次檢查傳感器與轉換器之間的線纜，因大管徑線纜長度長（如 50-100 米），易出現接頭松動，需重新插拔線纜接頭并緊固螺絲；最后檢查管道是否空管，通過排氣閥排放空氣，若仍無顯示，需拆卸傳感器檢查電極是否被厚垢覆蓋，清潔后重新開機。
二是測量精度偏差超允許范圍，首先排查管段條件 —— 查看上游直管段是否滿足 7000mm 要求，若存在彎頭或閥門，需加裝整流器；其次檢查電極結垢情況，大流量流體中的雜質易在電極表面形成垢層，導致感應電動勢信號減弱，需清潔電極并重新校準；再次檢查是否超過額定流量范圍，若實際流量長期低于 500 立方米 / 小時（最小量程），需更換適配小量程的流量計，或通過管道變徑（如 dn700 變 dn500）調整流速至 1-3 米 / 秒；最后檢查溫度壓力補償模塊（若配備），用標準溫度計與壓力計比對設備顯示值，偏差超 ±1℃或 ±0.05MPa 時，需校準補償模塊。
三是設備報警提示（如 “勵磁故障”“電極故障”），若顯示 “勵磁故障”，需檢查勵磁線圈電阻 —— 用萬用表測量線圈電阻，正常范圍為 50-200Ω，若電阻無窮大，說明線圈斷路，需更換勵磁線圈（大管徑線圈需定制，更換時需拆卸傳感器外殼，借助起重設備吊裝）；若顯示 “電極故障”，需測量電極之間的絕緣電阻，正常應≥100MΩ，若絕緣電阻≤10MΩ，可能是內襯破損導致電極短路，需更換內襯；若報警為 “流量超限”，需檢查管道是否泄漏（如法蘭密封面損壞），通過關閉下游閥門觀察流量是否下降，排查泄漏點并修復。
四是顯示數據波動頻繁，首先檢查電磁干擾 —— 查看設備附近是否有高壓電纜（如 10kV 以上電纜）或變頻器，若距離 < 10 米，需加裝電磁屏蔽罩（采用鍍鋅鋼板，厚度≥2mm）；其次檢查管道振動，用振動測試儀測量振動加速度，若超 0.1g，需安裝減震器或調整傳感器安裝位置；最后調整轉換器的阻尼系數，將阻尼時間從默認 2 秒調至 5-10 秒，減緩數據波動，若仍無改善，需檢查供電電壓是否穩定（如波動幅度超 ±5%），加裝穩壓電源（功率≥1kW）。

五、電磁流量計 dn700 的典型應用場景

電磁流量計 dn700 憑借適配大管徑、耐受高流量、抗污染的特性，在多個大型流體輸送領域展現不可替代的應用價值：
在市政污水處理領域，城市污水處理廠（日處理量 10 萬噸以上）的進水與出水主干管多采用 dn700 管道，該流量計可精準計量污水處理量 —— 進水端流量計實時監測進廠污水流量，幫助運維人員調整曝氣強度、藥劑投放量（如 PAC、PAM），確保處理工藝匹配進水負荷；出水端流量計計量達標排放污水量，數據實時上傳至環保部門監控平臺，作為環保達標排放的依據；同時通過進水與出水流量比對，排查管網是否存在偷排或泄漏，減少水資源浪費與環境污染。
在電力行業循環水系統中，大型火電廠（裝機容量 1000MW 以上）的汽輪機冷卻循環水管道常用 dn700 規格，該流量計可監測循環水流量 —— 循環水流量直接影響汽輪機冷卻效率，流量過低會導致設備超溫停機，過高則增加循環水泵能耗；電磁流量計的無壓損設計可降低水泵揚程需求，年節省電能超 10 萬度；同時其耐高溫特性（適配 120℃循環水）與抗腐蝕能力（耐受循環水中的緩蝕劑），能長期穩定運行，減少停機維護次數。
在城市供水領域，城市供水管網的主干管（日輸水量 5 萬噸以上）多采用 dn700 管道，該流量計用于分區計量（DMA）—— 通過在供水分區入口安裝流量計，實時監測分區供水量，與用戶水表累積流量比對，計算管網漏損率（正常應≤15%）；當漏損率超限時，結合壓力監測數據定位漏損區域，快速搶修，每年可減少數萬立方米水資源浪費；同時遠程通信功能支持供水企業實時監控管網流量，在用水高峰前提前調整水泵運行參數，保障供水壓力穩定。
在化工行業工藝流體計量中，大型化工園區的循環水、酸堿溶液輸送管道常用 dn700 規格，該流量計可實現工藝流體的精準計量 —— 如化工生產中的酸堿中和反應，需嚴格控制酸堿溶液流量比例（如鹽酸與氫氧化鈉流量比 1:1.2），電磁流量計的高精度（±0.5%）可確保流量配比準確，提升產品合格率；其耐腐蝕內襯（聚四氟乙烯）與電極（哈氏合金）可抵御濃酸濃堿腐蝕，避免設備損壞；同時與 DCS 系統聯動，實現流量自動調節，減少人工干預，提升生產安全性。
在水利工程領域，城市輸水干管（如從水庫到水廠的輸水管道）多采用 dn700 管道，該流量計可計量輸水總量 —— 水利部門通過累積流量數據統計年度、季度輸水量，合理分配水資源；其適應野外環境的特性（防護等級 IP67）可在露天、潮濕的輸水管道沿線穩定運行；同時具備的空管報警功能，能及時發現管道泄漏（如地震、施工導致的管道破損），避免水資源大量流失，保障城市供水安全。
綜上所述，電磁流量計 dn700 作為大管徑導電流體計量的核心設備，其基于法拉第定律的成熟工作原理、無壓損高精度的技術優勢、適配復雜工況的結構設計，使其在安裝規范、使用合理、維護到位的前提下，能穩定滿足市政、電力、化工、水利等領域的大流量計量需求。從城市污水處理的環保監控，到電廠循環水的節能運行，再到城市供水的漏損控制，該流量計不僅為大流量流體管控提供精準數據支撐，更在資源優化配置、節能降耗、環保達標中發揮關鍵作用。隨著工業互聯網技術的發展，未來電磁流量計 dn700 還將進一步融合 AI 故障診斷、邊緣計算功能，實現更智能的運維管理與流量預測，為大流量流體輸送系統的高效、安全運行提供更有力的保障。
