dn300 管道蒸汽流量計的選型需緊密匹配蒸汽介質特性（高溫高壓、密度隨溫壓變化大）與 dn300 大口徑管道的工況需求（流量范圍寬、壓損控制嚴、長期穩定運行），其中
渦街流量計因適配性強、壓損低、維護成本低，成為 dn300 管道蒸汽計量的優選方案。dn300 管道蒸汽多應用于工業集中供熱主干管（如工業園區蒸汽輸送）、電廠汽輪機排汽回收管道、大型化工裝置加熱蒸汽總管等場景，常見工況為：飽和蒸汽壓力 PN1.0-PN4.0MPa（對應溫度 184℃-250℃）、過熱蒸汽溫度 250℃-400℃，流量范圍 10-150t/h（對應流速 20-45m/s，渦街流量計理想工作流速區間），對計量精度要求多為 1.0%-1.5% FS（貿易結算需 0.5 級），且需耐受蒸汽干度波動（干度 85%-95%）與長期高溫沖刷。渦街流量計通過高溫適配結構、溫壓補償功能、低阻流場設計，可解決傳統蒸汽流量計（如孔板、渦輪）“壓損大、易磨損、精度易受干度影響” 的痛點，同時具備無機械運動部件、維護周期長（2-3 年）、適配大口徑安裝的優勢。本文將從渦街流量計適配 dn300 蒸汽管道的核心原因、選型關鍵參數、與其他流量計的對比優勢及安裝維護要點展開，系統解析為何渦街流量計是 dn300 管道蒸汽計量的最優選擇。
一、dn300 管道蒸汽的工況特性與流量計核心需求
dn300 管道作為工業蒸汽輸送的主流大口徑規格，其蒸汽介質與管道特性對流量計提出明確要求，也是判斷 “選啥最好” 的核心依據 —— 只有滿足這些需求的流量計，才能實現精準計量與長期穩定運行。
（一）dn300 管道蒸汽的核心工況特性
- 介質特性：高溫高壓 + 密度動態變化
- 壓力范圍廣：工業蒸汽多為 PN1.0-PN4.0MPa，其中集中供熱常用 PN1.6-PN2.5MPa（飽和蒸汽溫度 194℃-223℃），電廠 / 化工常用 PN4.0MPa（飽和蒸汽溫度 250℃，過熱蒸汽可達 400℃），要求流量計耐受高壓無泄漏、高溫無部件老化；
- 密度波動大：蒸汽密度隨壓力、溫度劇烈變化（如 PN1.0MPa 飽和蒸汽密度 5.15kg/m³，PN4.0MPa 時增至 25.03kg/m³，差異近 5 倍），若流量計無實時補償功能，計量誤差會超 ±10%；
- 干度易波動：工業蒸汽干度常因輸送管道散熱、用汽負荷變化波動（85%-95%），干度降低會導致蒸汽中含冷凝水，易對流量計機械部件造成沖刷磨損。
- dn300 管道的工況需求
- 流量范圍寬：dn300 管道蒸汽流量多為 10-150t/h（對應體積流量 2000-30000m³/h），要求流量計量程比≥1:15，適配負荷波動（如早高峰 120t/h、夜間低谷 15t/h）；
- 壓損控制嚴：dn300 大口徑管道輸送蒸汽能耗高（循環泵功率多為 100kW 以上），若流量計壓損過大（如＞0.05MPa），年額外能耗成本超 10 萬元，需流量計壓損≤0.02MPa；
- 安裝維護便捷：dn300 管道多為戶外管廊或車間高位安裝，流量計需支持法蘭快速對接，且維護時無需頻繁拆管（大口徑管道拆管成本高、影響生產）。

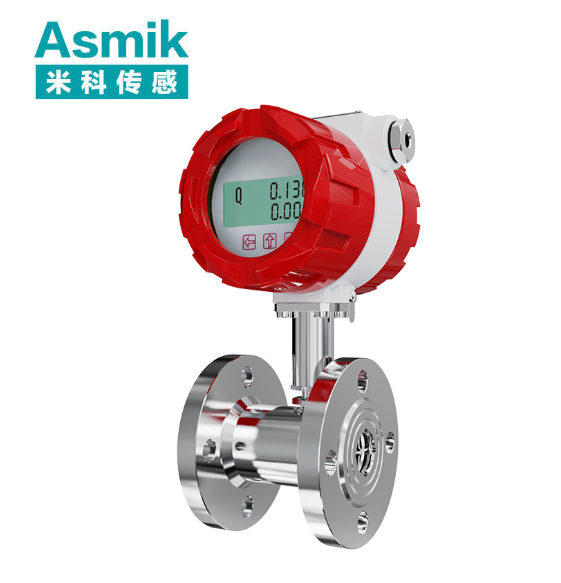

二、為什么 dn300 管道蒸汽流量計選渦街流量計最好
渦街流量計的工作原理（卡門渦街脫落）與結構設計天然適配 dn300 蒸汽管道的工況特性，其核心優勢可精準解決蒸汽計量的痛點，同時滿足大口徑管道的運行需求，具體體現在以下四方面：
（一）適配蒸汽高溫高壓：結構耐溫耐壓，無部件老化風險
dn300 蒸汽渦街流量計通過差異化結構設計，可長期耐受蒸汽的高溫高壓環境：
- 測量管材質：采用 304 或 316L 不銹鋼（符合 GB/T 1220-2007），壁厚按壓力梯度設計：PN1.6MPa 時 8mm、PN2.5MPa 時 10mm、PN4.0MPa 時 12mm，通過 1.5 倍公稱壓力水壓試驗（保壓 30 分鐘無泄漏、無變形），在 400℃過熱蒸汽下，材質熱膨脹系數≤18×10??/℃，避免高溫導致的測量管形變；
- 發生體設計：采用高溫合金材質（如 Inconel 600，耐溫 450℃），形狀為三角柱形（蒸汽介質最優選擇，渦街脫落穩定性比梯形柱高 30%），發生體內部預留溫度補償孔（內置 PT1000 鉑電阻，精度 ±0.5℃），可實時監測蒸汽溫度，修正高溫導致的發生體尺寸微小形變（形變率≤0.1%，避免頻率偏差）；
- 傳感器類型：高溫蒸汽（＞350℃）選用電容式傳感器（耐溫 450℃），常溫蒸汽（≤350℃）選用耐高溫壓電傳感器（耐溫 350℃），兩者均封裝于發生體內部（避免直接接觸蒸汽），通過檢測渦街振動或電容變化輸出信號，無機械磨損部件，在蒸汽長期沖刷下使用壽命≥5 年。
（二）解決蒸汽密度波動：強制溫壓補償，計量精度穩定
蒸汽密度隨溫壓變化是導致計量誤差的核心因素，dn300 蒸汽渦街流量計通過 “硬件補償 + 算法優化” 確保精度：
- 硬件配置：標配溫壓補償模塊，溫度檢測依賴發生體內置 PT1000 傳感器（覆蓋 - 40℃-450℃），壓力檢測通過外接壓力變送器（適配 0-6.0MPa，精度 ±0.2% FS），兩者數據實時傳輸至信號處理單元；
- 補償算法：基于 GB/T 17614.1-2018《蒸汽流量測量 第 1 部分：一般原則》，內置飽和蒸汽與過熱蒸汽密度計算公式：
- 飽和蒸汽：根據實測溫度查詢飽和蒸汽密度表（如 PN2.0MPa、212℃時密度 11.27kg/m³）；
- 過熱蒸汽：通過理想氣體狀態方程修正（ρ=P×M/(R×T)，P 為壓力，M 為蒸汽摩爾質量，R 為氣體常數，T 為絕對溫度）；
補償后計量精度可穩定在 ±1.0% FS 以內，即使溫壓波動 ±10%，誤差僅增加 ±0.2%，遠優于無補償的流量計（誤差超 ±8%）。
（三）適配 dn300 大口徑管道：低阻流場 + 寬量程，節能且適配波動
dn300 大口徑管道對壓損與量程的要求，渦街流量計可完美滿足：
- 低壓損設計：三角柱形發生體占 dn300 管道流道面積比≤5%（發生體迎流面寬度 35mm，長度 290mm，與管道內徑匹配），流阻系數僅 0.8-1.2（孔板流量計流阻系數 3-5），在額定流量 100t/h（流速 35m/s）時，壓損≤0.02MPa，比同口徑孔板流量計（壓損 0.1-0.15MPa）年節約循環泵能耗 12-15 萬元；
- 寬量程覆蓋：dn300 蒸汽渦街流量計量程比達 1:20（10-200t/h），可適配 dn300 管道的流量波動 —— 早高峰 120t/h（流速 42m/s）、平峰 80t/h（流速 28m/s）、夜間低谷 15t/h（流速 5.3m/s）均在量程內，無需頻繁調整參數；且低流速下限≤5m/s（蒸汽最小穩定流速），避免低谷流量漏計（如渦輪流量計低流速時易卡滯，漏計率超 5%）。
（四）維護成本低：無機械部件，適配大口徑運維需求
dn300 管道安裝位置特殊（多為管廊、高位），維護難度大，渦街流量計的無機械結構優勢顯著：
- 無易損部件：相比渦輪流量計（軸承易磨損，3-6 個月需更換）、孔板流量計（節流孔易結垢，6 個月需清理），渦街流量計無轉動部件、無節流孔，僅需每 2-3 年清潔發生體表面（蒸汽中的少量雜質附著），維護時無需拆管（通過工業內窺鏡檢查，壓縮空氣吹掃），單次維護成本≤500 元，遠低于其他類型流量計（渦輪維護成本 2000-3000 元 / 次）；
- 遠程監控與故障預警：支持 RS485/4G 通訊（Modbus-RTU 協議），可遠程監控瞬時流量、累積流量、溫壓數據，內置故障自診斷功能（傳感器斷線、溫壓補償異常、流量超量程），通過 LED 指示燈與遠程平臺報警（響應時間≤5 秒），減少人工巡檢頻次（原每月 2 次降至每季度 1 次）。
三、dn300 管道蒸汽渦街流量計的選型關鍵參數
選對渦街流量計需精準匹配 dn300 蒸汽管道的工況，以下核心參數需逐一確認，避免 “選型偏差導致精度不足或損壞”：
（一）基礎參數：匹配蒸汽工況與管道規格
- 測量管材質與壓力等級
- 無腐蝕蒸汽（如電廠飽和蒸汽）：選 304 不銹鋼測量管，適配 PN1.0-PN2.5MPa；
- 含微量腐蝕蒸汽（如化工含硫蒸汽）：選 316L 不銹鋼測量管（耐氯離子濃度≤300mg/L），適配 PN1.6-PN4.0MPa；
壓力等級需比實際工況高 0.5-1.0MPa（如實際壓力 2.5MPa，選 PN4.0MPa），避免超壓損壞。
- 發生體與傳感器類型
- 飽和蒸汽（≤250℃）：三角柱形發生體（Inconel 600 材質）+ 壓電傳感器（耐溫 350℃），成本較低，穩定性滿足需求；
- 過熱蒸汽（250℃-450℃）：三角柱形發生體（Inconel 718 材質，耐溫 500℃）+ 電容傳感器（耐溫 450℃），避免高溫導致傳感器失效。
- 精度等級與量程
- 貿易結算（如供熱公司與園區收費）：選 0.5 級精度，需配套 CPA 計量認證（通過國家級流量標準裝置校準）；
- 內部監控（如工廠蒸汽消耗統計）：選 1.0 級精度，無需認證，成本降低 15%-20%；
量程上限需比實際最大流量大 20%（如實際最大 120t/h，選 150t/h 量程），下限需≤實際最小流量（如實際最小 10t/h，選 10t/h 下限）。
（二）功能參數：確保計量精準與運維便捷
- 溫壓補償功能
必須選擇 “溫度 + 壓力” 雙補償（單溫度補償誤差超 ±5%），壓力變送器需適配實際壓力范圍（如 PN4.0MPa 選 0-6.0MPa 變送器），溫度傳感器需覆蓋實際溫度（如 400℃過熱蒸汽選 - 40℃-450℃ PT1000）。
- 防護與通訊
- 安裝環境：戶外管廊選 IP67 防護（防雨水浸泡），車間內選 IP65 防護（防塵）；
- 通訊需求：需遠程監控選 RS485（傳輸距離≤1000 米，適配車間 DCS）或 4G（無布線，適配戶外管廊），需數據存儲選內置 8GB Flash 芯片（存儲 3 年歷史數據）。
- 防爆功能（按需選擇）
化工防爆車間（如油漆廠、制藥廠蒸汽管道）需選 Exd II BT4 防爆等級，模塊外殼采用隔爆設計，線纜用防爆格蘭頭密封，成本比普通型高 20%-30%，但可避免爆炸風險。
（三）安裝參數：適配 dn300 管道安裝需求
- 連接方式
采用法蘭連接（符合 GB/T 9119-2020 標準），dn300 法蘭規格為：PN1.6MPa 時外徑 530mm、螺栓孔中心圓直徑 480mm、16 個 M30 螺栓；PN4.0MPa 時外徑 560mm、螺栓孔中心圓直徑 510mm、20 個 M36 螺栓，需提前確認管道法蘭規格，避免不匹配。
- 直管段要求
渦街流量計對直管段要求為：上游≥15 倍管徑（4500mm）、下游≥5 倍管徑（1500mm），若上游有彎頭、閥門，需加裝整流器（如蜂窩式整流網），否則流場紊亂會導致誤差超 ±2%；安裝位置優先水平（蒸汽管道水平布置為主），垂直安裝時蒸汽需自下而上流動（避免冷凝水積聚）。
四、渦街流量計與其他 dn300 蒸汽流量計的對比優勢
為何說 dn300 管道蒸汽選渦街最好？通過與工業常用的孔板、渦輪、靶式流量計對比，其綜合優勢顯著：
| 對比維度 |
渦街流量計（推薦） |
孔板流量計 |
渦輪流量計 |
靶式流量計 |
| 壓損 |
≤0.02MPa（節能） |
0.1-0.15MPa（高能耗） |
0.05-0.08MPa（中等） |
0.08-0.1MPa（較高） |
| 精度 |
±0.5%-±1.0% FS（穩定） |
±1.5%-±2.0% FS（易結垢偏差） |
±0.5%-±1.0% FS（高溫易磨損） |
±1.0%-±1.5% FS（大口徑精度低） |
| 耐溫耐壓 |
450℃/PN4.0MPa（適配） |
450℃/PN6.0MPa（耐壓高但壓損大） |
350℃/PN2.5MPa（高溫易卡滯） |
400℃/PN4.0MPa（大口徑靶片易變形） |
| 維護周期 |
2-3 年（無易損件） |
6 個月（清理結垢） |
3-6 個月（換軸承） |
1 年（清理靶片） |
| 量程比 |
1:20（寬量程） |
1:3（窄量程） |
1:10（中等） |
1:8（中等） |
| 適配蒸汽干度 |
85%-95%（穩定） |
90%-95%（干度低易結垢） |
95% 以上（含冷凝水易磨損） |
80%-95%（干度低易堵） |
| 綜合成本（3 年） |
100%（基準） |
150%（高能耗 + 高頻維護） |
180%（高頻換件） |
140%（精度低 + 維護） |
由對比可見：孔板流量計壓損大、維護頻繁，長期成本高；渦輪流量計不耐高溫蒸汽、易磨損，不適合 dn300 大口徑長期運行；靶式流量計大口徑精度低、靶片易變形；只有渦街流量計在壓損、精度、維護、量程等維度均適配 dn300 管道蒸汽的需求，是綜合最優選擇。
五、dn300 管道蒸汽渦街流量計的安裝與維護要點
選對流量計后，科學安裝與維護是確保其長期精準運行的關鍵，需重點關注以下事項：
（一）安裝要點：避免流場紊亂與安裝失誤
- 管道預處理
安裝前關閉蒸汽閥門，排空管道內冷凝水，用壓縮空氣（壓力≤0.6MPa）吹掃內壁，去除焊瘤、鐵銹、雜質（粒徑＞1mm 會撞擊發生體，導致信號波動）；舊管道需用機械打磨機去除內壁結垢（厚度＞0.5mm 會改變流場，誤差超 ±2%）。
- 法蘭對接與密封
對齊流量計與管道法蘭，確保同軸度偏差≤1mm（偏差超 2mm 會導致流場偏斜），放置金屬石墨復合密封墊（耐溫≤450℃，厚度 5-8mm），按 “對角分組” 方式擰緊螺栓（分 3 次：30%→60%→100%，PN4.0MPa M36 螺栓扭矩 3000-3500N?m），避免單邊受力導致法蘭變形泄漏。
- 安裝位置選擇
- 遠離干擾源：與泵體、閥門、彎頭間距≥15 倍管徑（4500mm），避免湍流；
- 蒸汽流向：水平安裝時，發生體軸線水平，蒸汽從流量計標注箭頭方向流入；垂直安裝時，蒸汽自下而上流動，避免管道底部冷凝水浸泡傳感器；
- 排氣排水：在流量計上游 1000mm 處加裝排氣閥（排出管道內空氣），下游 500mm 處加裝排水閥（定期排放冷凝水）。
（二）維護要點：延長壽命與確保精度
- 日常維護（每季度 1 次）
- 外觀檢查：清潔流量計外殼，查看法蘭密封處有無蒸汽泄漏（用肥皂水涂抹，無氣泡）；
- 數據核對：對比流量計顯示值與遠程平臺數據（流量、溫壓偏差≤±1%），偏差過大時檢查傳感器接線是否松動；
- 排氣排水：打開上游排氣閥與下游排水閥，排出管道內空氣與冷凝水（每次 5-10 分鐘）。
- 定期維護（每年 1 次）
- 精度校準：由 CMA 資質機構用蒸汽流量標準裝置（如音速噴嘴）在 30%、50%、80% 量程點校準，誤差超 ±1.0% 時調整儀表常數（通過遠程平臺或本地按鍵修正）；
- 部件檢查：通過工業內窺鏡觀察發生體表面是否有結垢（蒸汽中的碳酸鈣附著），結垢時用高壓蒸汽（壓力≤0.8MPa）吹掃；檢查溫壓傳感器精度，偏差超 ±0.5℃時重新標定；
- 通訊與報警測試：測試 RS485/4G 通訊是否正常（發送數據指令，接收準確率≥99%）；模擬流量超量程、傳感器斷線，驗證故障報警功能是否觸發。
- 故障排查
- 無流量顯示：檢查電源（220V AC 或 24V DC）是否正常，傳感器線纜是否斷線，發生體是否被雜質堵塞（用壓縮空氣吹掃）；
- 精度偏差大：檢查溫壓補償是否正常（無壓力信號可能是變送器故障），直管段是否滿足要求（上游是否有新增閥門導致流場紊亂）；
- 信號波動大：檢查管道內是否有空氣（打開排氣閥），發生體是否磨損（內窺鏡觀察，磨損超 0.5mm 時更換）。
六、總結
dn300 管道蒸汽流量計的最優選擇是渦街流量計，核心原因在于其完美適配蒸汽的高溫高壓特性（耐溫 450℃、耐壓 PN4.0MPa）、解決密度波動問題（溫壓雙補償，精度 ±1.0% 以內）、滿足 dn300 大口徑需求（低壓損≤0.02MPa、寬量程 1:20），且維護成本低（無機械部件，周期 2-3 年）。相比孔板、渦輪等其他類型流量計，渦街在綜合性能與長期經濟性上均占絕對優勢。
選型時需重點匹配測量管材質（304/316L）、發生體與傳感器類型（高溫選電容傳感器）、精度等級（貿易結算 0.5 級）、溫壓補償功能，安裝時確保直管段與同軸度，維護時定期校準與清潔。只要參數匹配到位、安裝維護科學，dn300 管道蒸汽渦街流量計可實現長期精準運行，為工業蒸汽計量提供可靠支撐。
