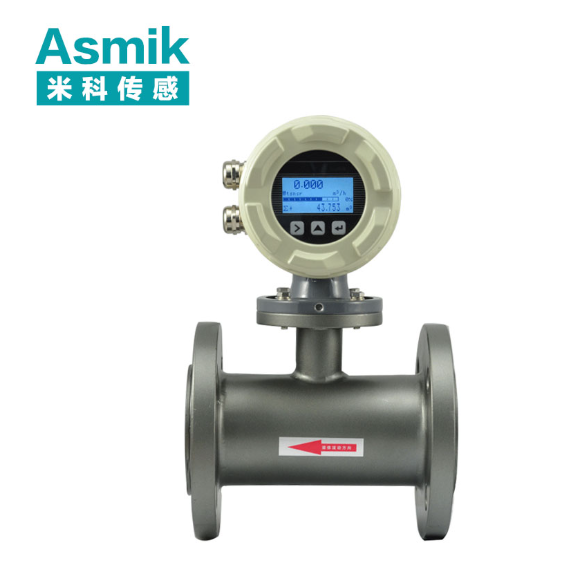

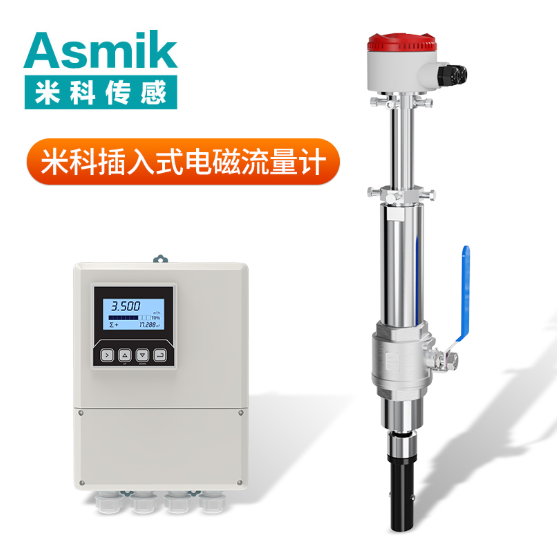

dn200 電磁流量計是專為公稱直徑 200mm 中等口徑管道設計的導電介質流量測量設備，基于法拉第電磁感應定律工作，核心適配工業循環水總管（如電廠、鋼鐵廠冷卻水路）、市政供水分片區支管（城市核心區次級輸水管道）、化工行業中等流量弱腐蝕介質輸送（如稀酸、稀堿、溶劑）、食品飲料生產線主干管（如果汁、乳制品輸送）等場景，可穩定測量電導率≥5μS/cm 的液體介質（自來水、工業循環水、弱腐蝕溶液、食品級液體），不適用于純油、純水等低電導率介質及含大量固體顆粒（粒徑＞3mm）的淤積性介質。



其典型技術工況為：管道實際內徑 180-200mm（無縫鋼管常用內徑 190mm），工作壓力 PN1.6-PN2.5MPa，介質溫度 - 20℃-150℃，流量范圍 50-500m³/h（對應流速 0.5-2.0m/s，核心工作流速 0.8-1.8m/s，兼顧精度與襯里磨損），測量精度達 ±0.5% FS，重復性誤差≤0.1%，信號輸出支持 4~20mA 電流（線性度≤±0.1%）、RS485 通訊（Modbus-RTU 協議），可直接接入工業 DCS、市政水務平臺。針對 dn200 管道 “流場易呈拋物面分布、中等流量波動頻繁、部分場景含弱腐蝕 / 微量雜質” 的痛點，該流量計采用多電極流場修正、雙頻勵磁系統、耐腐襯里設計，解決傳統中等口徑流量計（如渦輪、孔板）“精度易受流場影響、壓損大、維護頻繁” 的問題，同時具備無機械磨損、壓損低（≤0.02MPa）、維護周期長（2-3 年）的優勢。本文將從核心構成、工作原理、功能特性、典型應用及維護規范展開，系統解析其技術特點與實用價值，為中等口徑導電介質計量提供參考。

一、dn200 電磁流量計的核心構成與口徑適配設計

dn200 電磁流量計的核心構成圍繞 “dn200 口徑流場優化”“50-500m³/h 流量適配”“多介質兼容” 三大需求，分為測量管組件、雙頻勵磁系統、多電極單元、襯里層及信號處理模塊，各部件參數針對 200mm 口徑特性與工況需求精準設計。

（一）測量管組件：中等口徑的承載與流場基礎

測量管作為介質流通與磁場生成的核心載體，需兼顧 200mm 口徑的壓力承載、流場均勻性與介質兼容性：

• 材質與壁厚梯度設計：
  • 304 不銹鋼測量管：適用于中性潔凈介質（工業循環水、自來水），耐溫≤150℃，壁厚按公稱壓力設計：PN1.6MPa 時 6mm，PN2.5MPa 時 8mm，符合 GB/T 1220-2007 標準。磁導率≤1.05μ?，磁場在管壁的衰減系數≤0.1T/m，確保 190mm 內徑全截面磁場均勻性偏差≤5%，避免磁場不均導致信號失真；通過 1.5 倍公稱壓力水壓試驗（保壓 30 分鐘無泄漏、無變形），使用壽命≥8 年；
  • 316L 不銹鋼測量管：含鉬元素≥2%，耐弱腐蝕（如市政污水、化工稀溶液），耐溫≤150℃，壁厚與 304 一致，耐氯離子濃度≤300mg/L。內壁經電解拋光處理（粗糙度 Ra≤1.6μm），減少介質中雜質（如循環水鐵銹、泥沙）附著 ——dn200 管道若結垢厚度超 0.5mm，易形成局部渦流，500m³/h 滿量程時誤差超 ±2.0%；
• 流場優化結構：
  實際內徑嚴格匹配 dn200 管道常用規格（190mm），管長設計為 350-400mm（含法蘭總長 450-500mm，適配工業管廊、車間機房安裝空間），進口端設置 20° 錐形導流段（長度 60mm），配合內置多孔整流網（孔徑 80-100mm，厚度 40mm），引導介質形成充分發展的湍流（雷諾數 Re≥4000），流速分布均勻性提升 30%。整流網采用與測量管同材質的不銹鋼，開孔率≥75%，確保 500m³/h 大流量時壓損≤0.02MPa，遠低于同口徑渦街流量計（0.08-0.12MPa）、孔板流量計（0.1-0.15MPa）。

（二）雙頻勵磁系統：中等流量波動的穩定保障

針對 dn200 管道常見的流量波動（如工業循環水早高峰 500m³/h、晚低谷 50m³/h），勵磁系統采用雙頻自動切換設計，確保全量程信號穩定：

• 勵磁方式與參數：
  采用 “低頻矩形波（40Hz）+ 高頻矩形波（80Hz）” 雙頻勵磁，信號處理模塊根據流量實時調整：
  • 穩定大流量（200-500m³/h）：啟用低頻模式，磁場穩定性偏差≤2%，功耗降至 7W（比單頻勵磁節能 35%），適配工業連續大流量運行場景；
  • 波動小流量（50-200m³/h）：切換高頻模式，響應時間≤0.1 秒，快速捕捉流速變化（如市政供水早高峰流量驟升），避免小流量漏計；
    勵磁線圈繞制于環氧絕緣骨架（厚度 10mm，絕緣電阻≥100MΩ），總匝數 1800-2200 匝（線徑 1.2-1.5mm 高純度銅線），磁感應強度穩定在 0.2-0.25T。低溫環境（-20℃）下，線圈外側包裹 15mm 厚硅膠保溫層，避免線圈電阻因溫度變化導致電流波動（溫度每降 10℃，電阻變化≤2%），無勵磁失效風險。

（三）多電極單元：dn200 流場不均的修正關鍵

dn200 管道內徑中等（190mm），流場易呈 “中心流速是邊緣 2.0-2.2 倍” 的拋物面分布（中心流速 1.8m/s 時，邊緣僅 0.8m/s），單電極僅能捕捉局部信號，需通過多電極布局修正誤差：

• 電極材質與參數：
  根據介質特性選擇適配材質，確保信號低損耗傳輸：
  • 316L 不銹鋼電極：適配中性與弱腐蝕介質，直徑 8-10mm，突出測量管內壁 2-3mm（減少對流場干擾），單支電極與襯里層的絕緣電阻≥1000MΩ，表面經鈍化處理（鈍化膜厚度 3-5μm），信號波動≤±0.3mV，確保 500m³/h 滿量程時信號穩定；
  • 哈氏合金 C276 電極：適配中強腐蝕介質（如 10% 以下稀硫酸、稀硝酸），耐腐性能是 316L 的 4-6 倍，電子導電性優異（電阻率≤1.2×10??Ω?m），可將微弱感應電動勢（20-60mV）的傳輸損耗降至≤1%，適用于化工中等流量腐蝕場景；
  • 鈦合金電極：適配食品 / 醫療級介質（如果汁、藥液），符合 GB 4806.9-2020 標準，表面電解拋光（Ra≤0.4μm），無衛生死角，避免介質污染；
• 布局與信號整合：
  采用 4 電極圓周 90° 均勻布局，按 “中心 - 邊緣” 兩層采集（相對兩組電極覆蓋中心與邊緣流場）。信號處理模塊通過 “動態加權算法”（中心權重 0.4、邊緣權重 0.6）整合信號，修正流場不均誤差：未修正時單電極誤差超 ±2.5%，經多電極算法修正后，誤差控制在 ±0.5% 以內，確保 500m³/h 滿量程時計量精準。

（四）襯里層：中等口徑的絕緣與耐腐保障

襯里需滿足電子絕緣、耐磨損、抗中等流量沖刷需求，同時適配 dn200 口徑的施工與維護便利性：

• 襯里材質與適配場景：
  • 氯丁橡膠襯里：適用于常溫中性介質（工業循環水、自來水），耐溫 - 20℃-80℃，厚度 5-6mm，Taber 耐磨試驗≥150mg，成本較低，是中等口徑非腐蝕場景的主流選擇，500m³/h 流量下使用壽命≥4 年；
  • 聚四氟乙烯（PTFE）襯里：耐溫 - 40℃-200℃，耐強酸強堿（pH 0-14），絕緣電阻≥1000MΩ，厚度 5-6mm（電子級純度≥99.9%），適配化工弱腐蝕場景（如 500m³/h 稀鹽酸輸送）。通過 1000 小時 20% 鹽酸浸泡試驗（無變形、無腐蝕），在 PN2.5MPa 壓力下與測量管貼合緊密（間隙≤0.1mm），使用壽命≥6 年；
  • 氧化鋁陶瓷襯里（99%）：針對高磨損介質（如含微量顆粒的礦山廢水、灌溉水），耐磨損性能是橡膠襯里的 15 倍，厚度 6-7mm，與測量管貼合間隙≤0.05mm，可承受粒徑≤3mm 固體顆粒的長期沖刷，使用壽命≥8 年；
• 襯里防護結構：
  進口導流段襯里外側加裝 8mm 厚不銹鋼保護環（防止介質入口沖擊磨損），出口段襯里設 25mm 高擋邊（避免介質渦流導致的局部磨損），延長襯里使用壽命 30%。

（五）信號處理模塊：中等流量的數據處理核心

模塊是 “流量計算 + 信號輸出 + 智能管理” 的中樞，重點保障 50-500m³/h 流量的精準計算與穩定傳輸：

• 核心功能與信號輸出：
  采用工業級 32 位 MCU（運算速度≥100MHz），支持每秒 200 次信號采樣，實現：①信號處理：將電極采集的 20-60mV 感應電動勢放大（1000-3000 倍）、濾波（數字濾波 + RC 低通濾波，過濾 50Hz 工頻干擾）；②流量計算：基于法拉第定律 Q=K×B×D×v×A（K 為儀表常數，D=190mm，v 為平均流速，A=π×(0.19/2)²≈0.0284m²），輸出 50-500m³/h 瞬時流量；③信號輸出：通過 16 位 D/A 轉換器將流量值線性映射為 4~20mA 電流信號（50m³/h 對應 4mA，500m³/h 對應 20mA，線性度≤±0.1%），同時支持 RS485 通訊（傳輸距離≤1000 米）；
• 輔助功能：
  內置 4GB Flash 芯片（存儲 2 年歷史數據，按小時存儲），支持流量數據本地導出（USB 接口）；故障自診斷功能可檢測電極結垢、勵磁故障、信號輸出異常，通過 LED 指示燈（紅 / 綠 / 黃三色）與 4~20mA 故障信號（超量程時輸出 22mA，斷線時輸出 3.8mA）報警，便于遠程系統快速排查；模塊外殼防護等級 IP65，適配工業車間粉塵、潮濕環境，工作功耗≤12W。

二、dn200 電磁流量計的工作原理與口徑適配邏輯

該流量計基于法拉第電磁感應定律實現中等口徑流量計量，結合 dn200 的流場特性、流量范圍及介質參數，通過結構設計與電子修正，確保計量精準與信號穩定。

（一）基礎工作原理：電磁感應與流量計算

1. 磁場生成：信號處理模塊為勵磁線圈提供雙頻電流（40Hz/80Hz），在 dn200 測量管內產生垂直于介質流動方向的均勻磁場（磁感應強度 B=0.23T，波動≤2%），磁場覆蓋 190mm 內徑全截面（面積≈0.0284m²）。因測量管采用低磁導率不銹鋼且壁厚適配 PN2.5MPa 壓力，磁場無明顯衰減，且管道無因中等流量沖刷導致的形變（304 不銹鋼 8mm 壁厚在 500m³/h 流量下形變率≤0.1%）；
2. 信號采集：導電介質（電導率≥5μS/cm，如自來水電導率約 200-300μS/cm）以流速 v（0.5-2.0m/s）沿 dn200 管道流動，切割磁感線，在 4 個電極間產生感應電動勢 E（20-60mV），遵循公式 E=K×B×D×v；
3. 流量計算：電極采集的感應電動勢經模塊放大、濾波后，傳輸至 MCU 計算平均流速 v，結合管道截面積 A 得到瞬時流量 Q=v×A×3600（m³/h）。以工業循環水場景為例：E=40mV，K=1200 脈沖 /m³，B=0.23T，D=0.19m，計算得 v=40/(1200×0.23×0.19)≈0.77m/s，Q=0.77×0.0284×3600≈78.5m³/h（處于 50-500m³/h 量程內），與實際流量誤差≤±0.5%；累積流量為瞬時流量對時間的積分（積分間隔 1 秒，中等流量下高頻積分避免漏計）。

（二）dn200 口徑的適配邏輯

1. 中等口徑流場的雙維修正：
   dn200 管道若上游直管段不足（如僅 8 倍管徑 = 1600mm，低于標準 10 倍），流場易出現 “偏流 + 渦流”（邊緣流速僅為中心的 45%），4 電極圓周布局可捕捉徑向流場差異，動態加權算法將流場不均誤差從 ±2.5% 降至 ±0.5%；同時，進口導流段與整流網優化流場，即使上游直管段僅 8 倍管徑，加裝多通道整流器（內置 6 根導流管，管徑 20mm）后，精度仍可維持在 ±0.8% 以內；
2. 中等流量的壓損控制：
   500m³/h 大流量對應流速 2.0m/s，若壓損超 0.05MPa，會導致管道輸送能耗激增。通過 “中等口徑流通設計”（190mm 內徑，無機械部件伸入）、“流線型導流段”（20° 錐角減少入口阻力）及 “高開孔率整流網”（75% 開孔率），壓損控制在≤0.02MPa，以 dn200 工業循環水管道（年運行 8000 小時，平均流量 250m³/h，泵揚程 20m）為例，低壓損可減少水泵能耗 7-9%，年節約電費 8-10 萬元；
3. 介質參數的動態補償：
   針對 dn200 常見的介質溫度變化（如循環水從 30℃升至 50℃），模塊通過內置 PT1000 溫度傳感器（精度 ±0.5℃）實時修正介質密度，確保標況流量（貿易結算需標況體積）準確，修正后 4~20mA 輸出誤差≤±0.3%；針對介質粘度變化（如化工溶液粘度從 1mPa?s 升至 5mPa?s），調用內置粘度補償公式，避免粘度增大導致的流速測量偏差，確保 500m³/h 滿量程時誤差≤±0.5%。

三、dn200 電磁流量計的功能特性與典型應用

（一）核心功能特性

1. 中等口徑高精度計量：測量精度 ±0.5% FS，重復性誤差≤0.1%，符合 JJG 1033-2007《電磁流量計檢定規程》0.5 級要求，可用于工業貿易結算（如電廠與供水公司的水費核算）；量程比 1:10（50-500m³/h），適配 dn200 管道的流量波動，無需頻繁調整量程；
2. 低壓損與節能：壓損≤0.02MPa（500m³/h 滿量程時），遠低于同口徑渦輪流量計（0.05-0.08MPa）、孔板流量計（0.1-0.15MPa），大幅降低管道輸送能耗，特別適合長期中等流量運行的工業、市政場景；
3. 多介質兼容與耐環境：電極與襯里材質可選（316L / 哈氏合金 / 鈦合金，橡膠 / PTFE / 陶瓷），適配中性、弱腐蝕、高磨損、食品級介質；測量管材質 304/316L，耐溫 - 20℃-150℃，防護等級 IP65，適配工業車間、戶外管廊、食品潔凈室等環境；
4. 智能運維與遠程監控：內置 4GB 數據存儲，記錄 2 年歷史流量數據（支持 USB 導出或遠程查詢）；RS485/4~20mA 遠傳實現遠程抄表（替代人工，抄表效率提升 95%）；故障自診斷覆蓋電極結垢、勵磁故障、信號輸出異常，報警響應時間≤5 秒，減少人工巡檢頻次（原每月 2 次降至每季度 1 次）；
5. 安裝適配性優：采用 PN1.6-PN2.5MPa 級法蘭連接（符合 GB/T 9119-2020 標準，dn200 法蘭外徑 340mm，螺栓孔中心圓直徑 300mm，配備 12 個 M24 螺栓），適配 dn200 標準管道，2-3 人 6 小時可完成安裝（含法蘭對接、線纜鋪設），對工業生產、市政供水影響小。

（二）典型應用場景與配置方案

應用場景	介質特性	推薦配置	核心價值
電廠循環水總管（dn200）	30-50℃循環水，含微量雜質（粒徑≤0.5mm），壓力 1.6MPa（PN1.6），流量 100-400m³/h，工業強干擾	304 測量管 + 316L 電極 + 橡膠襯里 + PN1.6 法蘭 + 4~20mA+RS485+IP65	304 + 橡膠耐循環水腐蝕，4~20mA 接入電廠 DCS，實時監控循環水流量，超 500m³/h 時輸出 22mA 報警，自動調節水泵轉速（原水泵滿負荷運行，現按需調節），年節約電費 8 萬元；4 電極修正流場，誤差≤±0.5%，確保機組冷卻充足
市政供水分片區支管（dn200）	10-30℃自來水，壓力 1.2MPa（PN1.6），流量 80-350m³/h，戶外露天，需貿易結算	304 測量管 + 316L 電極 + 橡膠襯里 + PN1.6 法蘭 + 4G 通訊 + CPA 計量認證 + IP67	CPA 確保水費結算合法，4G 遠程抄表替代人工戶外作業（冬季低溫風險）；流量誤差≤±0.5%，解決傳統表 “多計 / 少計” 導致的費用糾紛，片區供水漏損率從 15% 降至 9%，年節水 6 萬 m³，減少水費損失 12 萬元
化工稀溶液輸送（dn200）	25-40℃10% 稀硫酸溶液，壓力 2.0MPa（PN2.0），流量 120-500m³/h，弱腐蝕	316L 測量管 + 哈氏合金電極 + PTFE 襯里 + PN2.0 法蘭 + RS485 + 防爆模塊（Exd II BT4）+IP65	316L + 哈氏合金 + PTFE 耐硫酸腐蝕，防爆模塊適配化工車間危險環境，RS485 接入化工 DCS，流量誤差≤±0.5%，確保原料配比精準（原配比誤差 2%，降至 0.8%），化工產品合格率從 96% 升至 99.5%，年減少不合格品損失 15 萬元

四、dn200 電磁流量計的維護規范

（一）安裝操作規范

1. 管道預處理與位置選擇：

• 安裝前關閉管道閥門，排空介質，用高壓水（壓力≤1.0MPa）沖洗 dn200 管道內壁，去除焊瘤、鐵銹、雜質（粒徑＞3mm 會堵塞整流網或磨損襯里）；舊管道需用機械打磨機去除內壁結垢（厚度≤0.5mm），避免流場紊亂；
• 安裝位置需滿足上游直管段≥10 倍管徑（2000mm）、下游≥5 倍管徑（1000mm），避免靠近泵體、閥門、彎頭（流場紊亂導致誤差超 ±2.0%）；水平安裝確保流量計軸線水平，流體方向與外殼箭頭一致；垂直安裝時液體需自下而上流動（確保管道充滿，無氣泡），上游 500mm 處加裝排氣閥；
• 信號線纜鋪設：采用雙絞屏蔽線（線徑 1.0mm²），與動力電纜間距≥300mm，避免電磁干擾；線纜穿鍍鋅管保護（戶外場景），屏蔽層單端接地（接地電阻≤10Ω），接線端子處做好防水密封（戶外用防水格蘭頭）。

2. 法蘭連接與參數設置：

• 法蘭連接：對齊流量計與管道法蘭，放置金屬石墨密封墊（PN1.6 用 3mm 厚，PN2.5 用 5mm 厚），用扭矩扳手按 “對角對稱” 方式擰緊 12 個 M24 螺栓（PN1.6 扭矩 800-1000N?m，PN2.5 扭矩 1200-1500N?m），分 3 次擰緊（30%→60%→100%），避免法蘭變形；
• 泄漏檢測：安裝后通入 0.8MPa 清水，保壓 24 小時，檢查法蘭接口無泄漏（用肥皂水涂抹，無氣泡）；化工場景需額外進行氣密性測試（泄漏率≤1×10??Pa?m³/s）；
• 參數設置：通過本地按鍵或 RS485 輸入?yún)?shù)：管道內徑 190mm、流量量程 50-500m³/h、介質類型、通訊參數（RS485 地址 / 波特率）；進行 4~20mA 校準：輸入標準流量值（如 275m³/h），調整模塊使輸出電流為 12mA，確保線性度達標。

（二）維護要點

1. 日常維護（每季度 1 次）：

• 清潔與外觀檢查：用高壓水槍（壓力≤0.8MPa）清洗表體外殼，去除灰塵、泥沙；戶外設備檢查防雨罩是否完好，破損時及時修補；
• 信號與數據核對：用高精度電流表（精度 ±0.01mA）測量 4~20mA 輸出電流，與流量計顯示流量對比（如顯示 275m³/h 時電流應為 12mA），偏差超 ±0.1mA 時重新校準；對比本地顯示值與遠程平臺數據（流量偏差≤±1%）；
• 接線檢查：打開信號模塊接線盒，檢查電源線、信號線端子有無松動或氧化，重新緊固或用細砂紙打磨氧化層；

2. 定期維護（每年 1 次）：

• 精度與電極校準：由 CMA 資質機構用標準體積管（精度 ±0.1%）在 100、275、450m³/h 三個流量點校準，誤差超 ±0.5% 時調整儀表常數 K；通過工業內窺鏡觀察電極表面是否結垢，結垢時用稀鹽酸（5% 濃度，工業場景）或無菌水（食品場景）浸泡電極 20 分鐘，再用清水沖洗；
• 襯里與勵磁線圈檢查：觀察襯里是否破損（如橡膠裂紋、PTFE 脫落），局部破損時用專用修補膠修復，大面積破損時更換測量管；測量勵磁線圈電阻（正常 150-200Ω），電阻偏差超 ±10% 時檢查線圈是否匝間短路；
• 模塊與存儲維護：清潔模塊散熱系統（清理散熱孔灰塵），測試故障報警功能（模擬超量程，查看是否輸出 22mA）；備份歷史數據，格式化 Flash 芯片（避免數據溢出）；

3. 故障排查：

• 無流量顯示 / 信號異常：檢查電源（220V AC 或 24V DC），若電源正常，測量電極絕緣電阻（應≥1000MΩ），電阻過低為電極短路（清潔電極）；
• 流量偏差大：檢查管道實際內徑與參數是否一致（190mm，偏差≤2mm）、直管段是否滿足要求、介質電導率是否＜5μS/cm；重新校準 4~20mA 線性映射；
• 通訊中斷：RS485 檢查 A/B 線是否接反、終端電阻（120Ω）是否安裝；4G 通訊檢查 SIM 卡是否欠費、信號強度（≥-85dBm）。

五、總結

dn200 電磁流量計通過 “多電極中等口徑流場修正、低壓損流量適配、智能信號處理” 的核心設計，精準解決了中等口徑管道 “流場敏感、計量精度低、輸送能耗高” 的痛點，其 ±0.5% 的測量精度、2-3 年的維護周期、多介質兼容優勢，使其成為工業循環水、市政供水、化工輸送等場景的核心計量設備。
在選型與使用中，需緊扣 “介質特性定材質（腐蝕選 316L + 哈氏合金、食品選鈦合金）、場景需求定防護（戶外選 IP67、化工選防爆）、安裝規范保精度（直管段、線纜屏蔽）” 的原則，通過科學安裝與定期維護，充分發揮其 “中等流量精準計量 - 遠程監控 - 節能降耗” 的一體化價值。
未來，隨著工業 4.0 與智慧水務的發展，該流量計將進一步整合 AI 流量預測（基于歷史數據優化泵組運行）、5G + 邊緣計算（實時處理中等流量數據）功能，實現 “計量 - 監控 - 預警 - 優化” 一體化，助力中等口徑流量系統邁向 “預測性維護、智能化調度” 的新階段，為工業降本增效、水資源高效利用提供關鍵技術支撐。
